首页 > 供应产品 > 理实一体实训小型数控车床CK210
理实一体实训小型数控车床CK210
点击图片查看原图
产品: 浏览次数:315理实一体实训小型数控车床CK210
品牌: 育能装备
重复定位精度: Array
系统分辨率: 0.001mm
单价: 面议
最小起订量: 1 台
供货总量: 50 台
发货期限: 自买家付款之日起 7 天内发货
有效期至: 长期有效
最后更新: 2021-05-11 11:12
  询价
详细信息

理实一体实训小型数控车床CK210

型号:CK210

名称:桌面型数控车床

显著特点

1、标配Yornew 980TB数控系统,运行速度更快,确保高速、高效率加工,具备二次曲线插补、椭圆插补、抛物线插补、凹槽加工循环指令、自动刀补等功能。前置USB接口,前置RS232通信接口,支持U盘文件操作和软件升级;

2、使用220伏电压、采用透明有机玻璃与金属钣金全封闭结构,提高使用的安全性和观摩性,采用精选的优质铸铁材料铸造,床身导轨经超音频淬火后精磨,硬度高、钢性好,保证机器的钢性,采用高精度研磨滚珠丝杆,保证机器加工精度,XZ各轴配置有集中式润滑油路系统,保证丝杆及导轨使用寿命和加工精度;可自动车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行车螺纹、镗、铰加工,效率高、适用性强;

3、配有工件冷却系统,可加工钢件;配置4工位电动刀架,可加工复杂的零件工艺;

4、配有电子手轮(手脉)、手动操作及对刀操作更方便灵活,配有Led工作灯;

5、数控系统带图形仿真功能,8英寸彩色液晶屏,显示加工程序的图形以及实际运行时的刀具移动轨迹,完善的自诊断功能,实时显示出现异常立即报警,保证操作安全性;

6、采用ISO标准G代码编程,支持M代码及S代码,全面兼容FANUC,三菱G代码和多种CAD/CAM软件( MasterCAMUGCAXA等软件编程等);支持强大的B类宏解析功能,方便用户开发自己的运动控制程序;

7、主要加工材料有:钢、铁、铜、铝、PVC塑料等材料;

8、配套有使用说明教材,可按用户需求提供各种加工耗材;

9、具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全;

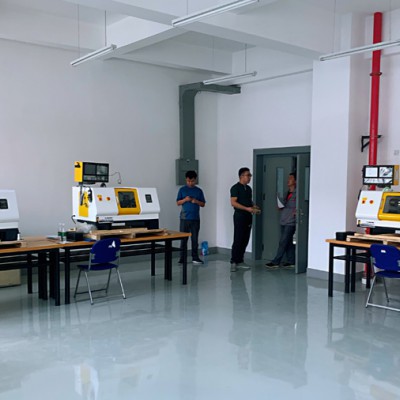

适用行业: 五金加工厂的小零件加工,企业或高校的科研开发,首板制作,创客创新实验室,同时也可以用于高校或职业院校数控理实一体化技术培训教学等。



技术参数

主要性能特点

使用220伏电压,全封闭加透明有机玻璃结构、优质铸铁材料铸造、采用高精度研磨滚珠丝杆;

搭载980TB工业面板数控系统;

执行国际通用标准G代码编程,支持M代码及S代码,兼容FANUC,三菱G代码和多种CAD/CAM软件( MasterCAMUGCAXA等软件编程等)

主要加工材料:钢件、铁件、铜、铝合金、PVC塑料、有机玻璃等

精度

重复定位精度:0.02mm

系统分辨率:0.001mm

XZ行程

纵向(X轴):80 mm

横向(Z轴):290 mm

编程软件

MasterCAMUGCAXA

主轴转速

100~2000 /分钟 (数控系统G代码控制转速)

回转直径

210mm

夹持工件直径

1-80mm

主轴通孔

20mm

电动刀架工位

4工位

刀架角度/精度

360 °/0.005mm

冷却系统

水冷

车螺纹功能

主轴/尾轴孔锥度

莫氏3/莫氏2

电子手轮

4轴三档电子手轮

数控系统

980TB工业面板数控系统

输出功率

750W

使用电源

AC220V/50Hz

净重/毛重

180/200kg

外型尺寸

1000×700×580mm

包装尺寸

1100×800×700mm

随机配件

冷却系统、电子手轮、三爪卡盘钥匙、呆顶尖、内六角扳手、油壶、双头扳手、卡盘反爪、机夹外圆端面车刀、机床硬件说明书、数控系统编程说明书、数控系统操作说明书
